Ginesito

Imagen de EB1HBK
Radio:
Español

El Ginesito es una posible alternativa a los conectores de RF a la hora de interconectar los diversos módulos de un equipo.



Es una de las partes de un proyecto que ideamos hace tiempo (proyecto Ginés) pero que aun no ha encontrado la oportunidad de salir del tablero de diseño.

El caso concreto del Ginesito surgió como una necesidad de ahorrar conectores, cuando hacen falta muchos,  y tambien de simplificar la interconexión de módulos.

Salvo en la conexión de antena, para la cual sí que usamos conector, entre los módiulos internos suele emplearse conexión directa mediante coaxial. Salvo que los módulos vayan encerrados en su propio contenedor blindado, lo habitual es emplear conetores BNC, SMA, TNC o F para las entradas y salidas de RF. Por cada conexion de entrada o salida vamos a precisar dos conectores: macho y hembra. Estas conexiones permanecen fijas una vez montado el equipo, luego ¿por que usar costosos conectores normales?.

Usando Ginesitos podemos ahorrarnos dos conectores en cada puerto. No nos hemos puesto en serio a evaluar las pérdidas, pero se nos antoja que deben ser muy aceptables ya que no hay contactos mecánicos. Todas las conexiones son soldadas. Este sistema es válido tambien para usar con línea rígida, solo hay que adpatar el tamaño del tornillo y los diámetros del agujero al tipo de línea coaxial usada.

Como el coaxial pasa por el interior del Ginesito no debiera haber salto de impedancia hasta la salida. En la salida del coaxial, la malla puede soldarse tanto al cuerpo del ginesito, como al PCB, obteniendo un blindaje y adaptción óptimo.

Si se monta sobre chapa fina puede sujetarse con una tuerca. Sobre chapa gruesa puede procederse igual o incluso roscar directamente la chapa. Además el propio Ginesito puede usarse como soporte al PCB interior del módulo.





Pinchando sobre la imágen se accede a la galería con las fotos y dibujos del Ginesito. Tecnología asequible by cacharreo.es.



73. -EB1HBK-



Comentarios

Imagen de Adolfo Cerdeira

Sería factible utilizar el ginesito en su condición de tornillo perforado longitudinalmente como sistema de sujección de elementos en una antena yagi para frecuencias de V/Uhf con boom de sección cuadrada ? se os ocurre algùn método asequible para poder horadar transversalmente la cabeza del tornillo  y roscar internamente el orificio para colocar un tornillo de tamaño pequeño y con cabeza allen que sería el presor del elemento ?

Imagen de EB1HBK

Es una buena idea usar este sistema como sujección de elementos en una yagi. Puede usarse también para "entrar" el coaxial a la caja de conexión de la antena. Aunque, en mi opinión, solo resulta práctico en caso de sacar un "pig tail" hacia un preamplificador de antena (ahorramos dos conectores y cambiamos un contacto mecánico por soldadura). Para conexiones normales de antena resulta mas práctico en conector de siempre.



Como pieza de sujeccion de elementos en una directiva, tal vez no sea preciso el sistema de sujeccion mediante un tornillo lateral como el que comentas. Tal vez baste con soldar el elemtno al ginesito o -si no es posible soldarlos- yo consideraría la sujección mecánica fija, por ejemplo un golpe seco con una buena maza y un punzon en el cuerpo del Ginesitotal puede bloquear el elemento impidiendo su deslizamiento.cuestión de ponerlo en práctica.

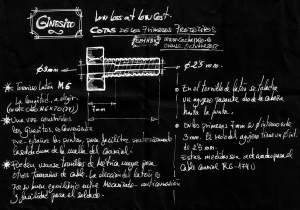

Acabo de subir un dibujo mas detallado con las cotas del Ginesito para cable RG-174, para el uso que plantea Adolfo, no es necesario que el agujero interno tenga dos diámetros diferentes.

Pincha en la imágen:









73.
